Hoge snelheidsc Z Purlin Broodje die Machinecnc de Snelheid van de Controle 10-15m/min Productie vormen

De fabriek verkoopt Hoge snelheidscnc direct het Broodje van Purlin van de Control-Cvorm Vormt Machine 2018 Nieuw Type





1. Beschrijving die van c-purlinbroodje machine vormen:



C, Z, u-vormpurlin. Gebruikt de staalstrook aangezien de grondstof, door de processen zoals het Nivelleren, Rolling, Ponsen, standaardlengteknipsel, enz. het eindproduct wordt. Het kan voor de belangrijkste spanningsstructuur van de grote en midden gerangschikte industriële bouw en burgerlijke bouw worden gebruikt. Het lager van de daklading en muurpaneel het steunen van de installaties, pakhuizen, motorhuizen, hangaars, tentoonstellingszalen, bioskopen, gymnasiums, eerlijke bloem bevinden zich, enz.



LBM-de fabriek vervaardigt hoogte - purlinbroodje van de kwaliteitsc vorm vormt machines, en uitgevoerd naar het buitenland zoals Australië, India, Oezbekistan, Indonesië, Kroatië, Thailand, enz.





2. De technische details van c-purlin rollen het vormen van machine:



Machinespecificaties
Gewicht	Ongeveer 9000kgs
Grootte	Ongeveer 10m x 1.4m x 1.8m (lengte x breedte x hoogte)
Kleur	Hoofdkleur: blauw
	Waarschuwingskleur: geel
Geschikte Grondstof
Materiaal	Gegalvaniseerde Staalrollen
Dikte	1.53.0mm
Rolbreedte	Volgens productengrootte
Opbrengststerkte	235Mpa
Hoofd Technische Parameters
Hoeveelheid het vormen van rollenposten	14-16
Diameter van het vormen van rollenschachten	75mm
Broodje die Snelheid vormen	10-15m/min
Productiesnelheid	4-6m/min
Het vormen van rollenmateriaal	Gcr15 vormstaal, met gedoofde behandeling
Snijdersmateriaal	CR12 vormstaal, met gedoofde behandeling
Het controleren van systeem	PLC en Convertor
Stroomvereiste	Hoofdmotormacht: 15kw
	De hydraulische macht van de eenheidsmotor: 5.5kw
Elektrisch voltage	Volgens klantenvereiste

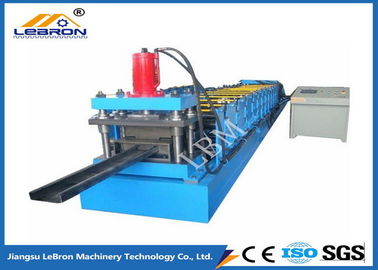

3. C purlinbroodje die machine vormen

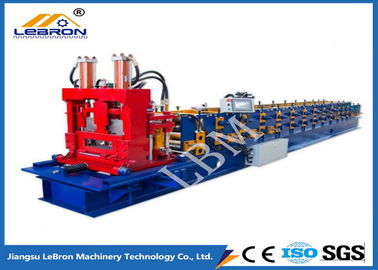

4. C purlinbroodje die machine vormen





5. Belangrijkst onderdeel die van c-purlinbroodje machine vormen:





1. Decoiler



3T handdecoiler
Afmetingen	1700mm*1000mm*800mm
Breedte van het voeden	300mm
Vermogen	3 ton
Verbindend van breid me &fight uit	420mm510mm
De wijze van breidt zich &fight uit	binnen breid me &fight door handboek uit
Manier om te voeden	hand
Hoeveelheid	1





2. Het voeden



Het voeden
Ingangs lijst-gids	regelbaar
Ingangsbreedte	ongeveer 80mm (overeenstemmend het definitieve ontwerp)
Ingang en gidsrol	de diameter is ¢56mm, is het materiaal sae1045, oppervlakte met chroom
Hoeveelheid	1





3. Het vormen zich



Het vormen van Sectie
De dikte van het profielstaal	0.40.7mm GI blad
Hoofdmotormacht	4kw, AC motor, zijmotor om plaats te besparen (Merk: Guomao die in China maakte)
Machinevoltage, Frequentie, Fase	380 V, 50 Herz, 3Phase
Broodjespost	ongeveer rectificeert de post van 8stations +1 van (overeenstemmend het definitieve ontwerp)
Rolmateriaal	SAE1045, hardheid en chroom geplateerde oppervlakte
Schachtdiameter	¢56mm materiaal: SAE1045
Machinebroodje die snelheid vormen	0-15m/min (zonder ponsen en scherpe tijd)
Machinestructuur	keur muurpaneel goed dat veel sterker is
Transmissie	door ketting, 1.0inch





5. Uit Lijst



uit-lijst
Grootte	ongeveer 2.0m long*0.3mwide*0.9mhigh
Verdedigersrol	ASTM 1045 met chroom
Diameter van rollen	55mm
Één uit lijst met steunrol
Hoeveelheid	2 eenheden





6. Hydraulische Post



Hydraulische post
Hydraulische macht	3kw
Werkdruk	12Mpa regelbaar
Solenoïdeklep	1 groep
Hydraulische olie	46# hydraulische olie
Hoeveelheid	1





7. Controlebureau



Controlebureau
Besturingssysteemtaal	Het Engels en Chinees
Voltage, Frequentie, Fase	380 V, 50 Herz, 3Phase
Controlebord	Knoop-type schakelaar en touch screen
Eenheid van lengte	millimeter (ingeschakeld het controlebord)
PLC merk	Panasonic
Het merk van de frequentieconvertor	Yaskawa
Touch screen	Taiwan Weinview







6. Onze dienst



A. het buitenlandse zuiveren

Als u nodig hebt, zullen wij onze professionele ingenieurs schikken om u te helpen de machines goed installeren en zuiveren. De koper zou $60 per dag moeten betalen



B. waarborgperiode

De garantie zal onderhoud zijn, tijdens de waarborgperiode van 18 maanden handhaven die van levering beginnen. Wegens de kwaliteit van materiaal tijdens waarborgperiode, zullen wij de delen kosteloos verstrekken, wat in de voorwaarden van correcte verrichting is. (De natuurrampen of de factoren die niet gedwongen door mens kunnen zijn uitgesloten).



C. opleiding

Tijdens installatie en aanpassing van het materiaal, zullen onze ingenieurs de opleiding aan verstrekken

het personeel van de koper verzoekt om het materiaal in werking te stellen en te handhaven. Met inbegrip van stichtingsbouw, de elektrowerken, hydraulische olie, veilige exploitatie en niet genormaliseerde veiligheidspunten, het testen materiaal en enz.



D. de levendiensten

De diensten van de het levenstijd aan elke klant.
